Inducteur de puissance à fil plat en ferrite à courant élevé PQ2918H 3.3uH-22uH 28A DCR ultra-bas 2.6mOhm pour convertisseur DC-DC

Voir les avis
Conforme à la directive RoHS
3,51 €
10-99 pièce
2,63 €
100-999 pièce
1,76 €
1 000-99 999 pièce
0,8766 €
≥100 000 pièce
Sélectionner

Spécification

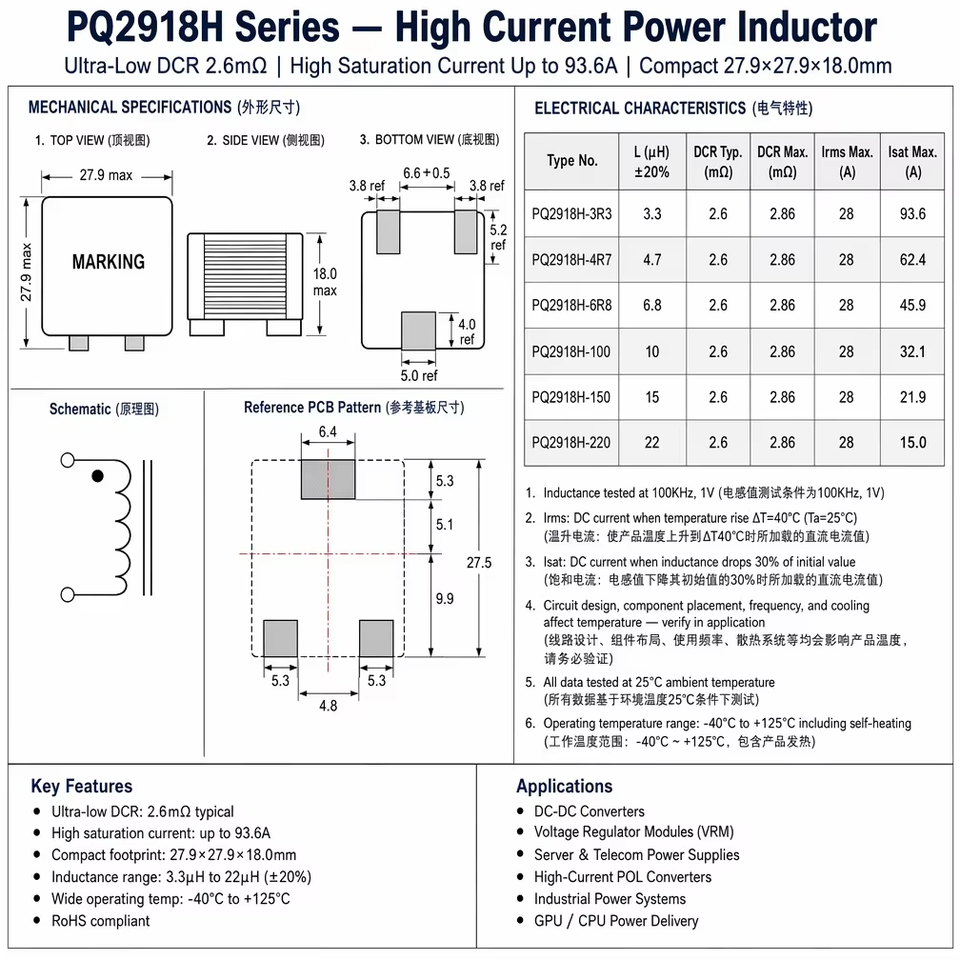

PQ2918H-3R3 - 3.3μH/2.6mΩ/28A/93.6A
PQ2918H-4R7 - 4.7μH/2.6mΩ/28A/62.4A
PQ2918H-6R8 - 6.8μH/2.6mΩ/28A/45.9A
PQ2918H-100 - 10μH/2.6mΩ/28A/32.1A
PQ2918H-150 - 15μH/2.6mΩ/28A/21.9A
PQ2918H-220 - 22μH/2.6mΩ/28A/15.0A
Personnalisation
Logo personnalisé (Quantité min. : 1 000 pièces)
Emballage personnalisé (Quantité min. : 1 000 pièces)
Personnalisation graphique (Quantité min. : 1 000 pièces)
+1 options supplémentaires
Capacité de personnalisation du fournisseur
Personnalisation simple
Personnalisation à partir de modèles
Personnalisation à partir d’échantillons
Personnalisation complète

Caractéristiques

Numéro de Type

PQ2918H

Type

Inducteur à enroulement latéral / à enroulement plat

Marque nom

Speed

Application

Convertisseurs DC-DC / Automobile / Alimentation industrielle

Type de montage

Traversant (DIP)

Point d'origine

Guangdong, China

Expédition

Frais de livraison et date de livraison à négocier. Contactez le fournisseur dès maintenant pour plus d’informations.

Protection des commandes Alibaba.com

Paiements sécurisés

Chaque paiement que vous effectuez sur Alibaba.com est sécurisé par un cryptage SSL strict et des protocoles de protection des données PCI DSS.

Retour facile

Effectuez des retours locaux gratuits pour les défauts sur les achats éligibles

Protection de remboursement

Demandez un remboursement si votre commande n'est pas expédiée, est introuvable ou arrive avec des problèmes liés au produit

Seules les commandes passées et payées via Alibaba.com sont protégées gratuitement par

Finance Service

Payez en 4X sans frais avec

Service

Design personnalisé en 3 jours
Design personnalisé en 3 jours

Caractéristiques du produit

Numéro de Type
PQ2918H
Type
Inducteur à enroulement latéral / à enroulement plat
Marque nom
Speed
Application
Convertisseurs DC-DC / Automobile / Alimentation industrielle
Type de montage
Traversant (DIP)
Point d'origine
Guangdong, China
Type de Fournisseur
Approvisionnement direct du fabricant
Référence croisée
N/A
Tolérance
Tolérance d'inductance : ±5 % ou ±10 %
Température de fonctionnement
-40°C à +125°C
Type de paquet
Noyau de ferrite encapsulé dans de l'époxy / en deux parties
Tolérance de résistance
Tolérance DCR : ±5 %
Résistance
Dépendant de la fréquence
Médias Disponibles
Fiche technique / Dessins / RoHS
Fréquence-Auto Résonance
Fréquence d'auto-résonance (SRF) > 1 MHz
Caractéristiques
Courant élevé / DCR ultra-faible / Dissipation thermique élevée
Hauteur dassise (max.)
Personnalisé / 10-50 mm (Nombre de tours variable)
Fonction
Filtrage HF / Résonance / Stockage d'énergie
D'inductance
3,3 μH - 22 μH
Q @ Freq
Facteur Q élevé : > 80
Package/Boîte
Bobine nue / Imprégnée de vernis
Taille/Dimension
27,9 x 27,9 x 18,0 mm max
Hauteur
Personnalisé / 5 mm - 100 mm
Nombre de Bobines
Personnalisé / 3T - 200T
Inductance - montage en parallèle
Personnalisé / 1 μH - 100 μH
Inductance - connexion en série
Personnalisé / 1 μH - 100 μH
Courant nominal - Parallèle
Personnalisé / 20A - 200A
Courant de saturation - Parallèle
Les résultats réels des tests de produits prévalent.
Courant de saturation - Série
Les résultats réels des tests de produits prévalent.
Résistance cc (DCR)-parallèle
0,2 mΩ - 5,0 mΩ
Résistance cc (DCR)-série
0,2 mΩ - 5,0 mΩ
Blindage
Blindé
Matériel de Base
Ferrite (Mn-Zn / Ni-Zn)
Courant nominal (A)
20A - 200A
-Test
20A - 200A
Résistance cc (DCR)
0,2 mΩ - 5,0 mΩ
Condition d'essai
100 kHz, 1 V à 25 °C°C ambiant
Condition de température
T40°Élévation de température C (Ta=25°C)
Définition de la saturation
Chute d'inductance de 30 % (Isat)
Type de fil d'enroulement
Fil de cuivre plat émaillé (ruban rectangulaire)
Tension de tenue Hi-Pot
AC2500V - 3000V, 1mA, 5 secondes
Construction de base
Noyau de ferrite en deux parties avec encapsulation époxy
Délai de livraison
7-15 jours ouvrables (standard), 48h pour les échantillons
Politique d'échantillon
Échantillons gratuits disponibles pour les acheteurs qualifiés, MOQ 5 pièces
